Language

+86-523-86934677
+86-15896002505
RDQ-1010 Steel Wire Rope Annealing Machine Commercium
Home / Products / Filum Funis Annealing Machina / RDQ-1010 Steel Wire Rope Annealing Machine

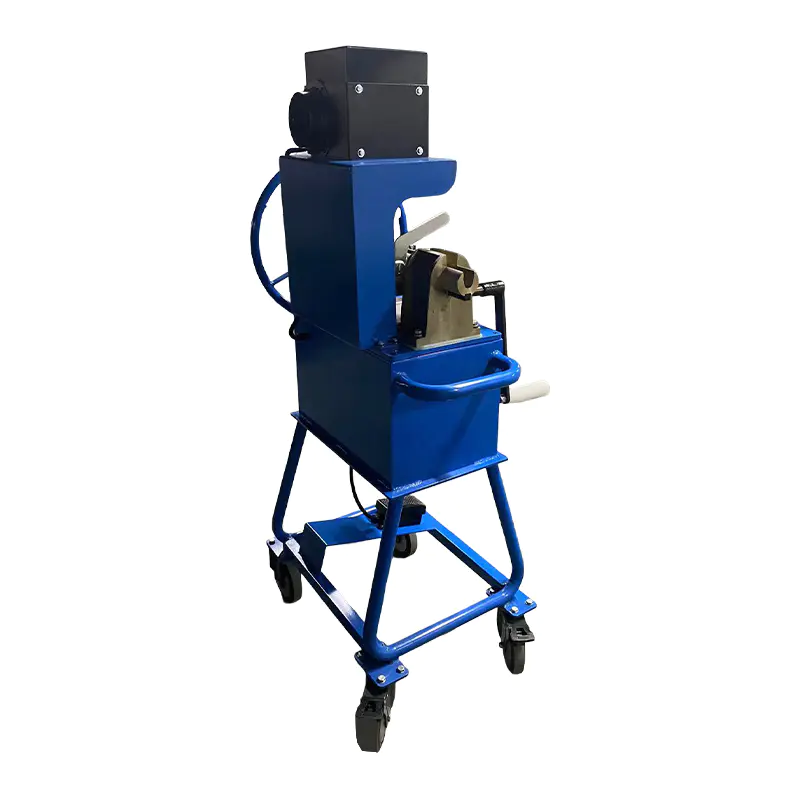

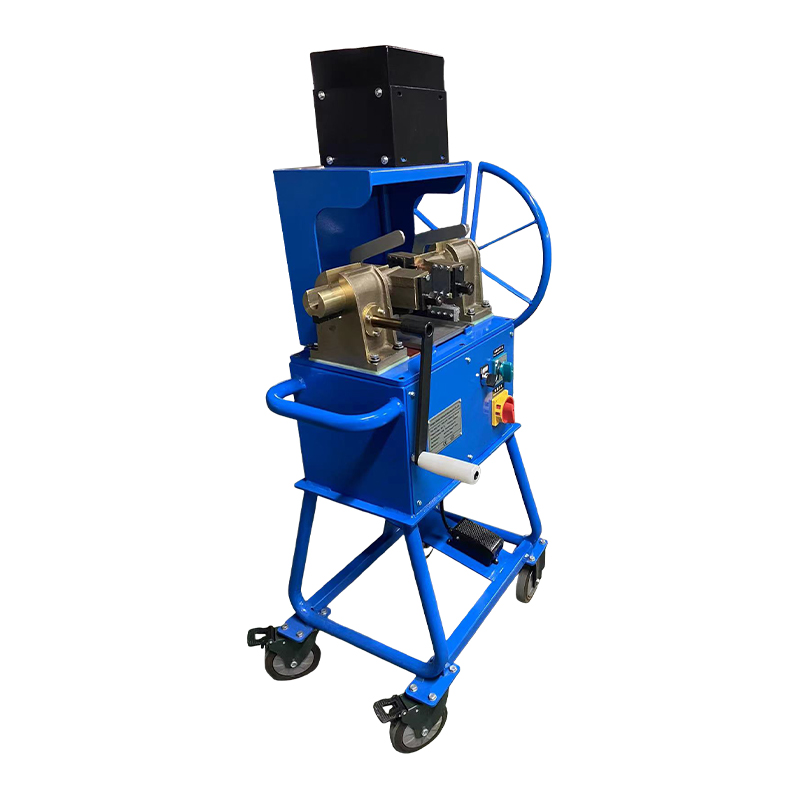

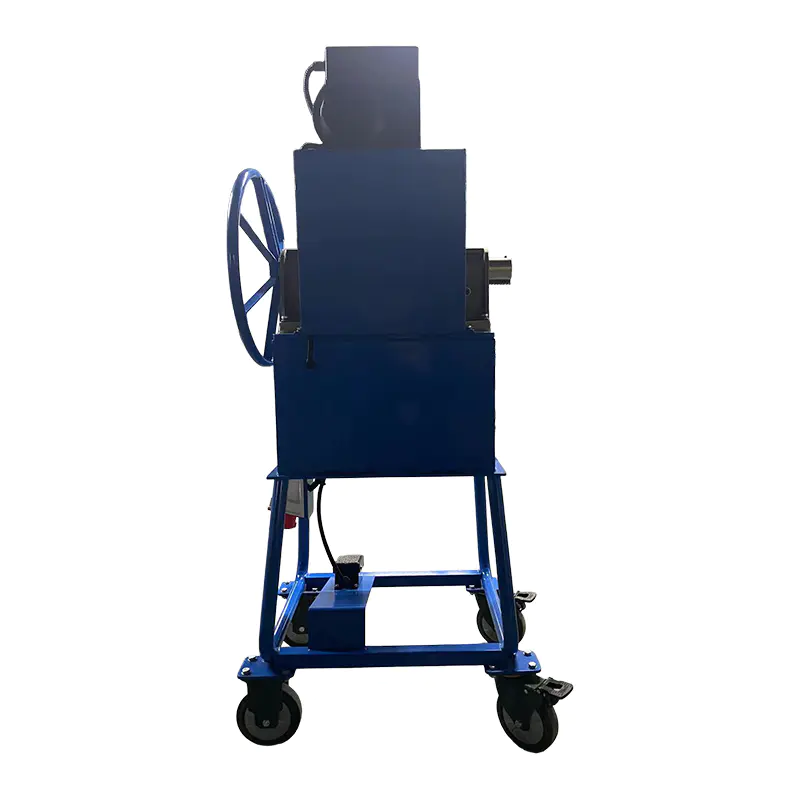

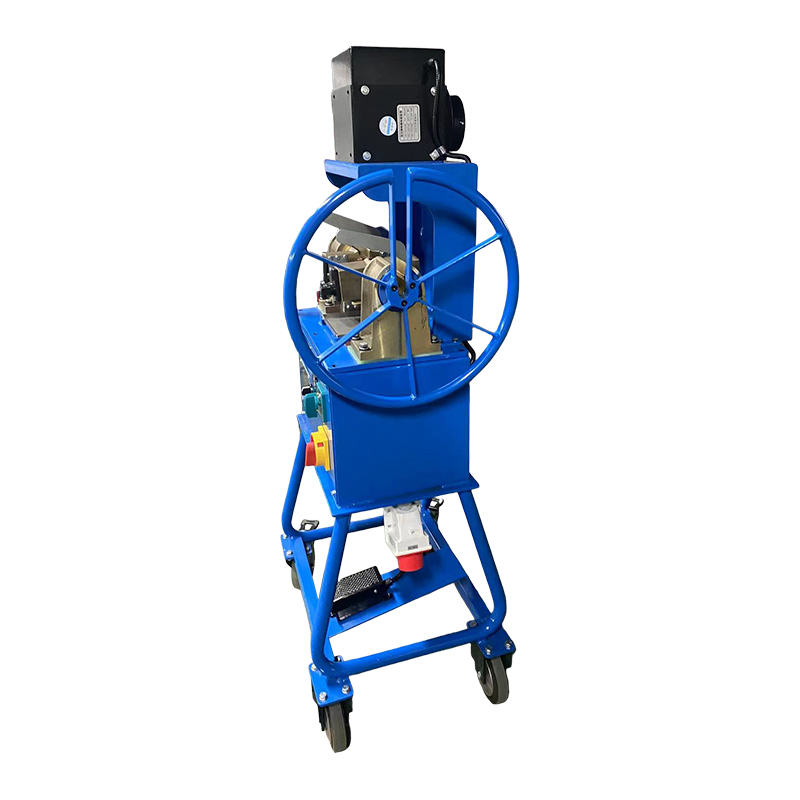

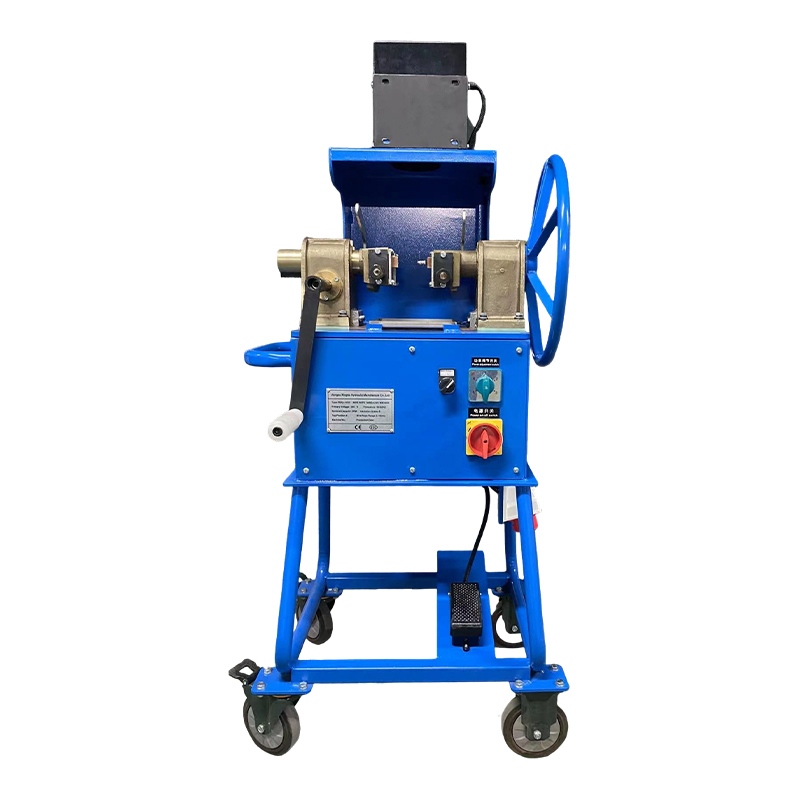

RDQ-1010 Steel Wire Rope Annealing Machine

RDQ series filum ferri funiculi secans et machinis attenuatis, magna celeritate liquescens et facile ad operandum, applicatae sunt ad funes ferreos variarum dimensionum solvendas, praesertim funes elevatores, funes min, rudentes grues, aliaeque GENERALES funes ferri. Funes ferrei liquefacti sunt nitide et tereti cum extremis conicis et spiralibus. Hae machinae maxime applicantur a fabricatoribus et clientibus fune ferri. (Exampla Portus, nigricans, elevator factorem etc.)

Product Features:
1. Subtiliter in figura et apto ad movendum.
2. Cum amplis in diametro liquescentis, funes ferrei liquari possunt sine repositis partibus intra teli diametri praescriptae.
3. Securus ad operandum, nulla clave mechanica opus est, et caput glutino pulchrum est specie.
4. Maximum opus potentiae, industriae salutaris, et in usu tutum

+ Contacta nos
PRAECEDENS：RDQ-1011 Wire Rope Annealing and Tapering MachineSEQUENS：Nullum productum sequens
  • Parametrum
  • Aliae descriptiones
  • Contactus
Notae technicae
Modus No. RDQ-1010
Rated Power (KW) 5KW
Adolebitque Range 3-16mm
Dimensiones (mm) 130kg
Pondus 700x400x1200
Delivery XXX dies
Producta nostra
Producta cognata
Societas
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Sicut RDQ-1010 Steel Wire Rope Annealing Machine Fabricatores et RDQ-1010 Steel Wire Rope Annealing Machine Societas, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. anno 1992 condita est et in urbe Taizhou, provincia Jiangsu, Sina sita est. Societas specialiter fabricat machinas hydraulicas funis metallici prementes, machinas funis metallici temperandi et attenuandi, manicas aluminii, et fibulas levandi. Xingtai Hydraulic instructa est facilitatibus productionis provectis, viribus technicis validis, instrumentis probandi auctoritatis, et systemate administrationis qualitatis comprehensive.

Partes comprimentes machinarum Xingtai Hydraulic ex chalybe valido conflato factae sunt. Corpus machinae ex uno bloco materiae fabricatur, integritatem structuralem et vitam longam serviendi praestans. Systemata hydraulica nostra systemate olei duplicis pressionis utuntur, quod motum celerem sursum et deorsum permittit, dum processum prementem lenem efficit. Hoc consilium qualitatem prementem et efficientiam productionis significanter meliorem facit.

Machinae Xingtai Hydraulic ad multas nationes exportatae sunt, inter quas Britannia, Australia, Nederlandia, Lettonia, Malaysia, Thailandia, India, Russia, Botsuana, Polonia, et aliae.

Ducti philosophia "qualitas alta, pretium aemulum, et officium perpetuum," nitimur ad necessitates clientium nostrorum satisfaciendas et eis optimum servitium praebendum. Manemus dedicati ad serviendum clientibus existentibus et novis eodem gradu excellentiae, dum simul laboramus ad futurum prosperum aedificandum.
Testimonium honoris
  • Testimonia
  • Testimonia
  • Testimonia
News
Scientia industriae

1. Cur Annealing Maximus in Wire Rope Processus? - Fundamentum metallicum

Annealing est calor criticus processus curatio in filum funem fabricandi quod residua passiones internas sedat, ductilis reficit, microstructuras reficit ferro filum post frigus tractus. Sine proprio furnum, filum frigidum-tractum altum residua passiones retinet (usque ad 700 MPa ) ducens ad * 30-60% deminuto lassitudine vitae , aucta susceptibilitate ad corrosionem crepitationis accentus, et praematura fractio sub cyclica oneratione.

Furnum processus implicat filum calefaciendi ad temperatus temperatus (typice 200–680°C secundum gradum ferreum et exitum desideratum), tempus proprium macerationis tenens, et tunc ad ratem moderatam refrigerandum. Hoc immutat opus induratum, microstructuram fragilem in a . accentus libero, ductilis servato distrahendo robore altos ad levandas et retinacula applicationes requirendas. Lineae continuae furnum modernae celeritatis lineae assequuntur 50-300 m/min cum temperatus uniformitatem ±5°C .

2. Key beneficium # I: Residua Suspendisse reductionem & fatigationem vitae extensionem

Frigidus tractus cumulat dislocationes in ferro crystalli cancellato, distrahens internam actionem extollit quae initiationis rimae accelerant. Annealing has reduces passiones by 80-90% protinus emendante lassitudine. Charta infra condiciones residuas accentus gradus per diversas curationis condiciones comparat.

Residua superficies vis (MPa) - Ante vs. post Annealing

Frigidus-ducta filum (neque curatio)
560-700 MPa
Post low-temperatus accentus subsidio (200-350 ° C)
250-380 MPa
Post plenam recrystallization annalis (500-650 ° F)
50-120 MPa
Post inductionem furnum (optimized cycle)
30-80 MPa

P. I - Annealing reduces RELICTUM superficiem accentus a * DCC MPa ut infra CXX MPa reductio super 80%, resistentia defatigatio directe melioris.

Haec accentus reductionem in measurabilem observantiam vertit: filum funiculi proprie ostendit a 40-55% emendationem in flexum-in- orbiculum lassitudine vitae et a * 25-35% incremento in torsional ductilis comparari filum non-annealed.

3. Key beneficium # II: De lassitudine vitae emendationem sub Cyclic Loading

Laboratorium lassitudo in 1770 MPa filum gradus graduum (10 mm diametri, 30% offensionis cyclici oneris) demonstrat momentum criticum de subversione temperaturae lectionis. Optimal temperatus de fenestra 500–650°C summa defatigatione beneficium perfert.

Annealing Temperature vs. Lassatio vitae Cultura (%) pro 1770 MPa Grade Wire

Lassitudine vitae Lucrum (%) Annealing Temperature (°C) 0 10 20 30 40 50 60 200 300 400 500 600 700 Zonam meliorem: 500-650°C Plus-anneal

Fig 48-55% lassitudine vitae melius . Excedens DCC°C incrementum frumenti ac damnum causat.

Ad fodienda funes levant et grues adhibita decies oneris circuitus obnoxia, hoc fatigatio in utilitatem vertit 2-3x iam servitium vitae et signanter reducitur postea frequentia.

4. Key beneficium # III: Restaurata Ductility & Torsional Toughness

Frigus extractionem reducit filum elongationis ad intermissum a 10-12% (anneaed status) ad 3-4% (plene instructa) . Angaria restaurat ductilis, sino filum ad sustinendum flexionem, tortuosam, et onera incursu sine fractura. Charta infra comparat ductitudinem torsionalem per condiciones processus.

Torsional Ductility (conversus ad fracturam, 100x diametri METIOR longitudinem)

Torsion vertit ad fracturam Status filum 0 5 10 15 20 25 30 35 VIII vicibus XVIII vicibus 28 vicibus 32 vicibus Frigidus-cus Suspendisse-creavit Plena annealed Induction optimized

Fig VIII vicibus to 28–32 turns , occurrens EN 10264 filum pro funiculo summus perficiendi requisita.

Pons suspensio principalis funis filum requirit minimum XVI torsion vertit sine fractura - Necessitas mandati essentialiter refrenat furtum fili ductum ante ad obliquum.

5. Annealing Requirements by Wire Fune Product Type

Aliae applicationes filum funiculi specificas furnum curationes requirunt. Mensa infra summatim commendat temperaturas et praecipuos utilitates pro singulis categoriis producti.

Mensa 1 - Commendatur furnum parametri per filum funiculi producti generis.
Product Type Annalium Nativ. Range Primarium beneficium Typical Lassitudine vitae adauge
Filum Galvanized (pre-anneal) 450-600°C Ductilis ad frigus-drawing 35%
Inactus chalybeum filum funem (annea clara) 900–1100°C Corrosio resistentia ductilis L%
Summus ipsum ferro (fodienda / elevatio) 350-450°C (accentus subsidio) Lassitudine vita, conserva 90% vires 40-55%
Pre-formatus / connexum funem 180-280°C. Redigendum springback, uniformis laicus 25% (pertractatio)

Ad applicationes criticas ut pons suspensionis principales funes et funes meos levant, furnum est nuncius per ASTM A1023 and EN 12385 signa.

6. Frequenter Interrogata de Wire Fune Annealing

Q1: Quid interest inter lacus levamen et furnum plenum pro funiculo filum?
A1; Suspendisse lacus (200-450°C) residua accentus sine signanter mutans structuram grani vel distrahentes vires redigit ad propositum filum funiculi perfecti. Plena furnum (480-680°C) recrystallizationem facit, molliorem, ductilem filum ad medium trahens transit sed vires minuit per 15-25%.

Q2: Utrum funis filum super- angatur? Quid consequentia?
A2: Ita. nimis DCC°C summus enim carbonis ferrum facit incrementum frumenti et austenitizationis partialis, ducens ad a acuta gutta in lassitudine vitam (Fig. 2) et formatio potentialis martensita in refrigerio, microstructura catastrophice fragilis. Super-annealed filum amittat usque ad XL% distrahentes vires .

Q3: Quae atmosphaera in furnum ne oxidatio requiratur?
A3: Pro filum chalybeum, a 95% N₂ / 5% H₂ (HNX atmosphaera) puncto ros infra -20°C scalis prohibet. Nam chalybs immaculata, lucidum furnum requirit hydrogenii aeris pinguis punctum rore ≤ -40°C chromium oxydatum passivum ponere.

Q4: Quomodo furnum qualitas in productione verificatur?
A4: Qualitas includit imperium distrahentes probatio (90-95% de scopum vires conservare) , torsio exserit probatio (minimum 16-32 vices) , e contrario inflexio probat et accentus residua mensurae per XRD (scopum <150 MPa). Microstructurae examen ad 200-1000 magnificatio confirmat recrystallizationem et absentiam commodis augmentis..

X Facebook
Products News
